Placa Sensora de Corriente, Grafica Consumo para Osciloscopio. LT6105 DC1192A

PLACA PCB Para sonda amperimétrica de Osciloscopio.

Con este circuito podremos sensar hasta 10 A de corriente transformándolas en voltaje listos para ser inyectados al Osciloscopio obteniendo una vista o grafica del consumo de corriente en la reparación de nuestros equipos o como método de muestreo para Monitoreo.

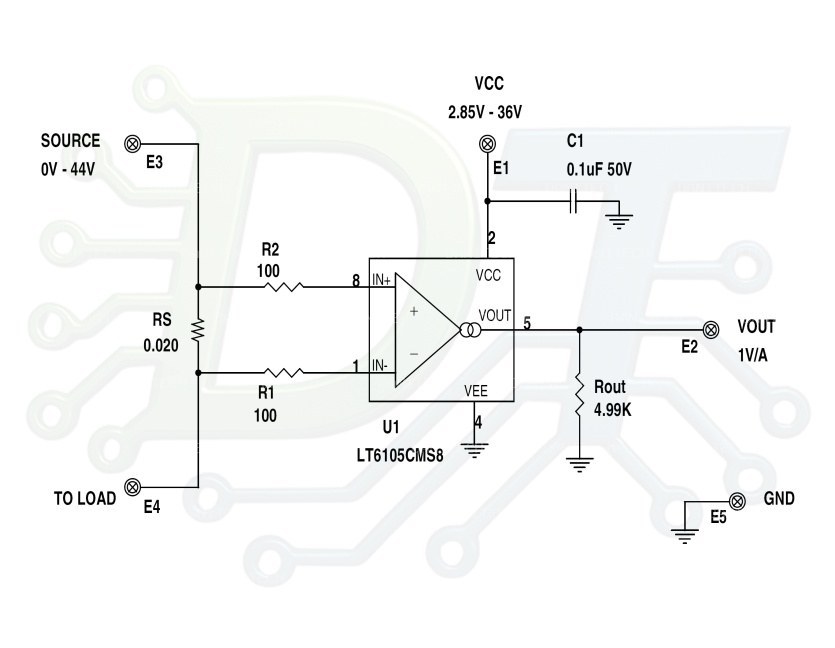

Se puede usar en el lado alto o bajo de la carga. Y el nivel de amplificación es de 1 v a la salida por cada ampere en la entrada. El consumo del circuito es de apenas 150 micro amperes.

Permite monitorear voltajes negativos.

Puedes alimentar la placa con un adaptador o batería externa desde 2.85v hasta 36v. Diseñe la placa y viene conectado la alimentación con Vs+ (el voltaje a tu fuente o source) . Pero a través de un jumper puedes abrir esta conexión y así habilitar la alimentación externa. Es decir, puedes trabajar sin alimentación externa.. solamente conectando el origen.. la carga.. y la sonda del osciloscopio.

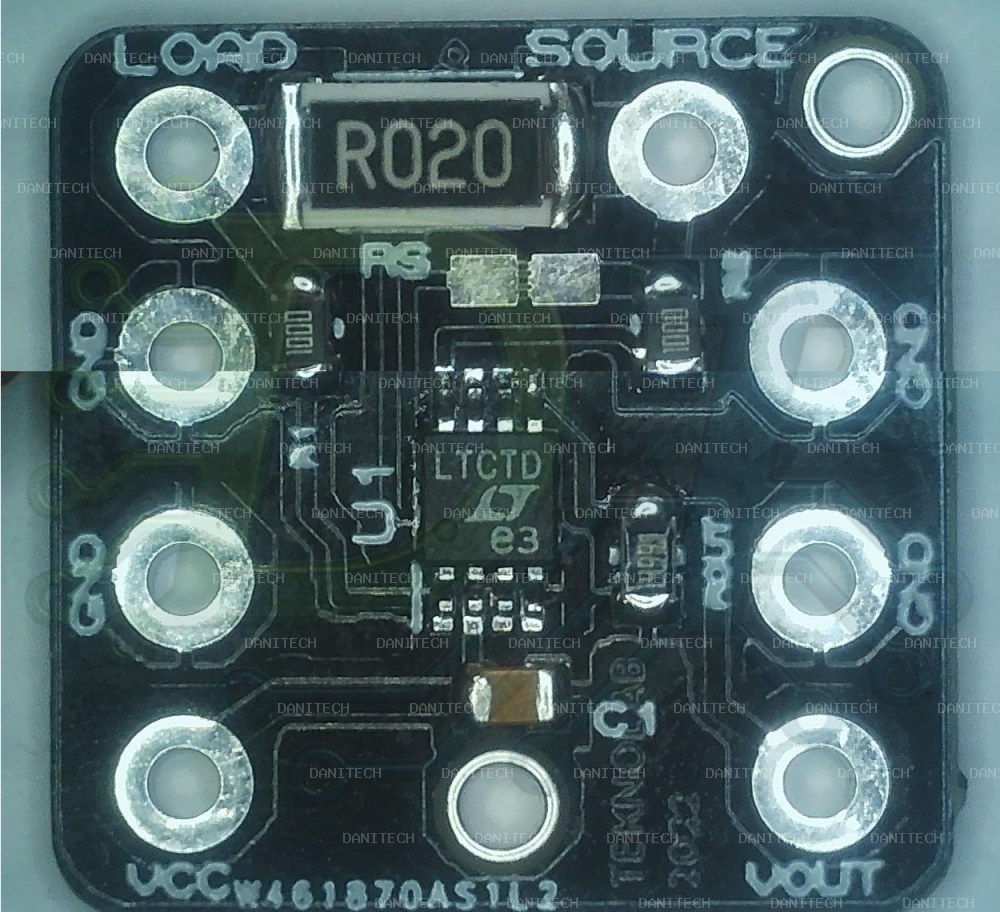

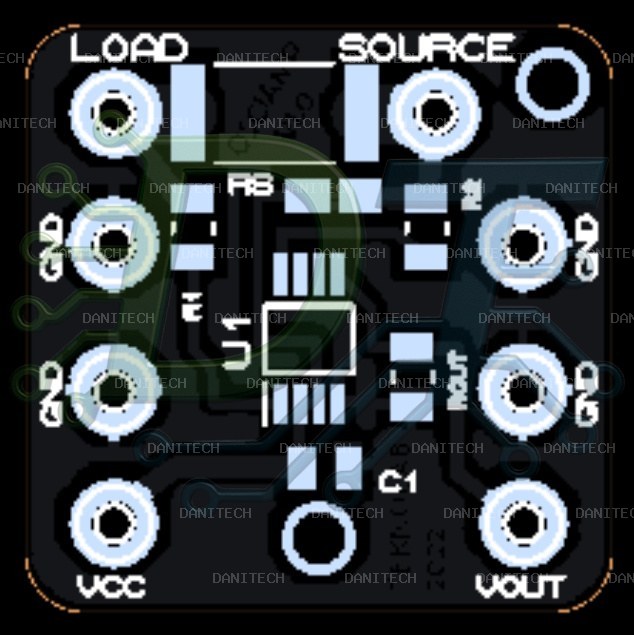

Puse 4 pares de conexiones en la placa:

- VCC /GND (V+, V-) : Alimentación del amplificador de precisión. Mínimo 2.85v, Máximo 36v.
- SOURCE / GND (+IN, -IN) : Aquí conectas tu fuente de alimentación o tu voltaje de origen... el rango es de -0.3 a 44v.
- LOAD / GND : Se conecta a la carga que se quiere monitorear. En el caso de reparaciones se conecta al aparato electrónico a reparar.
- VOUT / GND : Esta es la salida amplificada de voltaje. Se manda al osciloscopio para observar las variaciones rápidas en el consumo o a algún voltímetro.

Con esta placa y una buena conexión BNC logras tener cero de ruido. Es decir... los Vpico-pico que tienes sin conectar nada al osciloscopio son los mismos que con la placa conectada.. Comprobado.

Se incluyen en la compra:

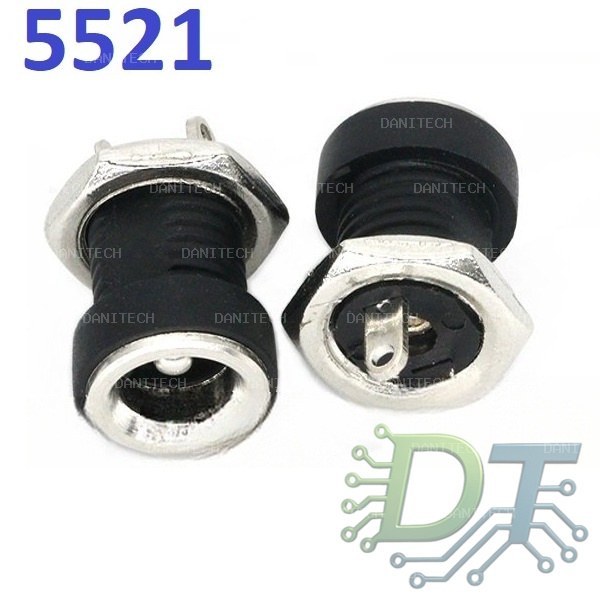

- 4 conectores hembra 55mmx21mm para montaje en panel (para los pines antes descritos)(el modelo/imagen exacto pueden variar) Opcionalmente recomiendo usar también conectores banana(no incluidos).

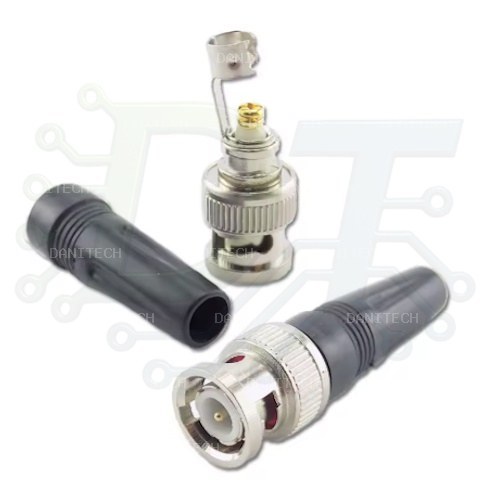

- Un conector BNC-DC Macho: Aca no lo hice yo ya que no puedo decidir que cable vas a usar ni que tan largo pero lo que recomiendo es hacer el filtro RC dentro de este conector para que la capucha lo proteja. Y al final rellenar con silicón para que no tenga movimiento el cable ni los pines de R y C.
- Resistencia 560 ohm THT (no smd) y capacitor 100nf=0.1uf THT.
- Placa PCB con circuito y elementos ya soldados.

Cualquier duda favor de consultarme en la sección de preguntas. Gracias

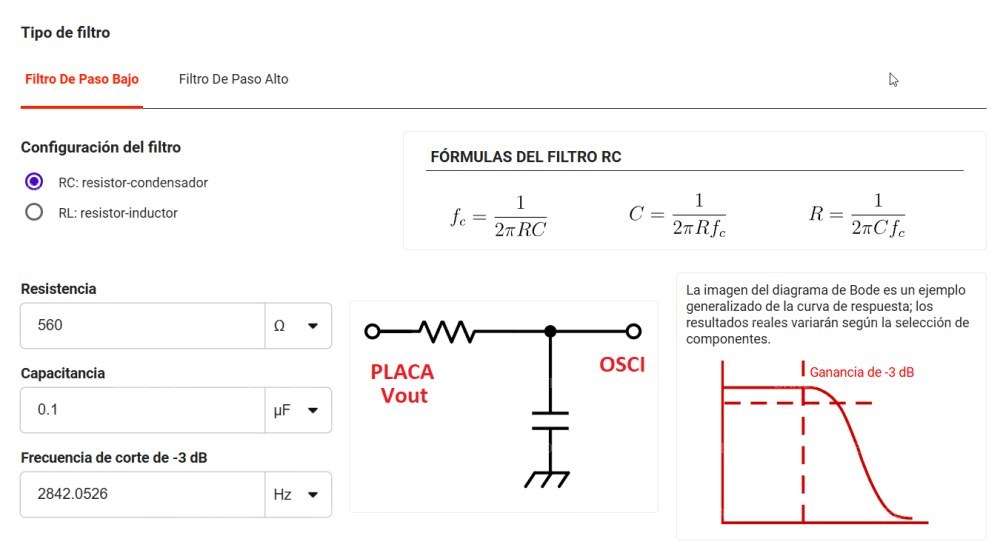

NUEVA VERSION 2026. Se agregó los componentes para integrar un filtro RC para aplanar la señal. Se cambió el modelo del conector BNC para poder dejar dentro de éste mismo la resistencia y el cap y protegido por la capucha.

MUCHAS GRACIAS.
